| 型號 | 最大直徑 |
最大厚度 （TMAX） |
引線直徑 Φd±0.1 |
間距F1±1 |
間距 F2±1.2 |
直引線 L |
引線長度 | |
| L1±1 | L2±2 | |||||||
| D-9 | 11 | 5.5 | 0.75/0.55 | 7.5/5.0 | 5.0/3.0 | 3.0-20 | 3.0-20 | 7 or 4 |
主要技術參數：
| 型號 |
R25 （Ω） |
最大穩態電流 (A) |
殘餘電阻 （Ω） |
耗散係數 (mw/℃) |
熱時間常數 (s) |
最大允許使用容量量 240/120V（μF） |
B值（K） | 工作溫度（℃） |
| 3D-9 | 3 | 4 | 0.12 | 11 | 35 | 68/270 | 2600 | -40~+175 |

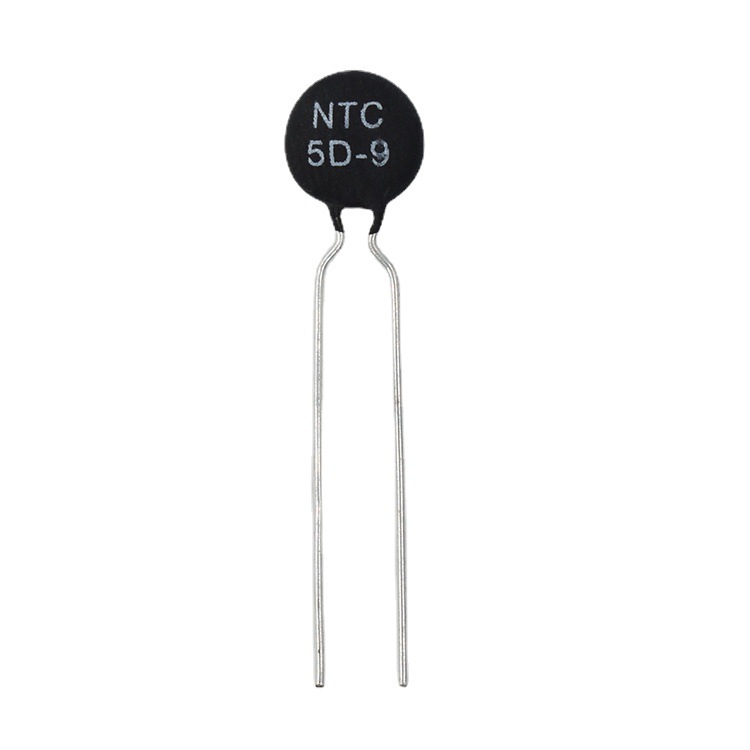

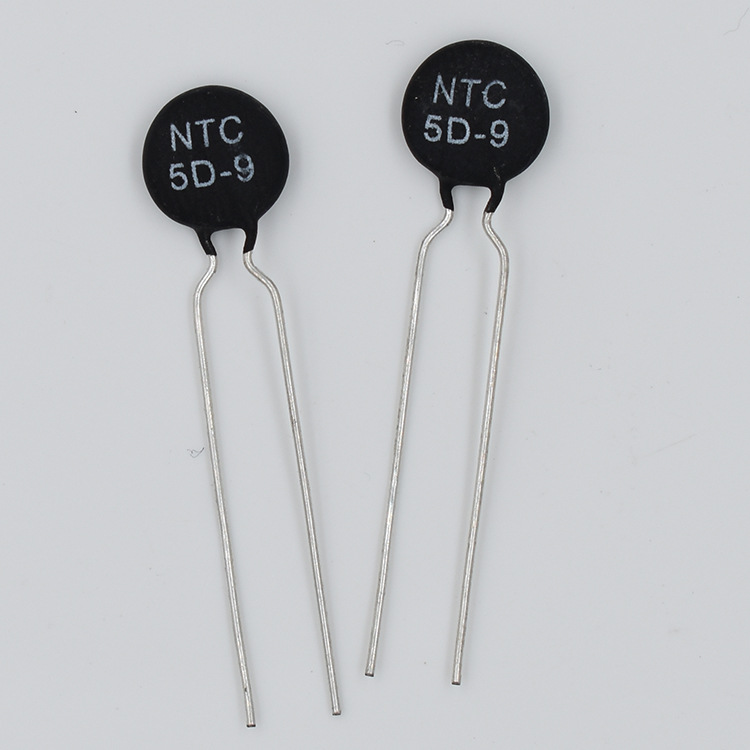

| 5D-9 | 5 | 3 | 0.21 | 11 | 34 | 68/270 | 2700 | -40~+175 |
| 6D-9 | 6 | 2 | 0.32 | 11 | 34 | 68/270 | 2700 | -40~+175 |
| 8D-9 | 8 | 2 | 0.40 | 11 | 32 | 100/390 | 2700 | -40~+175 |
| 10D-9 | 10 | 2 | 0.46 | 11 | 32 | 100/390 | 2700 | -40~+175 |
| 12D-9 | 12 | 1 | 0.66 | 11 | 32 | 100/390 | 2700 | -40~+175 |
| 15D-9 | 15 | 1 | 0.80 | 11 | 31 | 100/390 | 2800 | -40~+175 |
| 16D-9 | 16 | 1 | 0.80 | 11 | 31 | 100/390 | 2800 | -40~+175 |
| 20D-9 | 20 | 1 | 0.88 | 11 | 30 | 150/560 | 2800 | -40~+175 |
| 22D-9 | 22 | 1 | 0.95 | 11 | 30 | 150/560 | 2800 | -40~+175 |
| 33D-9 | 33 | 1 | 1.12 | 11 | 30 | 150/560 | 2950 | -40~+175 |
| 50D-9 | 50 | 1 | 1.25 | 11 | 30 | 150/560 | 2950 | -40~+175 |
| 100D-9 | 100 | 0.8 | 3.02 | 11 | 30 | 68/270 | 3200 | -40~+175 |
| 120D-9 | 120 | 0.8 | 3.02 | 11 | 30 | 68/270 | 3200 | -40~+17 |
